Retrouver le tracé des conduites avant les travaux
Des plans manquants ou incomplets compliquent les travaux. Le traçage vise à repérer un tracé et des points utiles avant une recherche de fuite, une ouverture ou une réparation.
La faisabilité dépend de la conduite, de son accessibilité et des moyens de lui transmettre un signal. Un réseau enterré n’est pas automatiquement détectable dans toutes les conditions.
Signal électromagnétique et sondes
Lorsqu’un signal peut être appliqué sur un élément conducteur, le récepteur permet d’en suivre le cheminement. Sur certains réseaux non conducteurs, une sonde détectable peut être introduite depuis un accès disponible.
Les profondeurs et positions indiquées doivent être interprétées selon les conditions de mesure. Les réseaux voisins, les raccordements et la configuration du sol peuvent perturber le signal.
Joncs en fibre de verre détectables
Un jonc détectable ou une sonde émettrice permet de compléter le repérage des conduites non conductrices, lorsque le diamètre, les coudes et les accès permettent son passage.
Vannes, chambres et éléments non répertoriés
Les moyens de détection et le magnétomètre peuvent aider à retrouver des éléments cachés ou mal documentés. Nous croisons ces recherches avec les plans, les observations et les informations de l’exploitant.
Le repérage vise à préparer les accès et les interventions. Il ne remplace pas les précautions et procédures applicables aux travaux à proximité des réseaux.
Les détecteurs de métaux et le magnétomètre se choisissent selon l’élément recherché. Les objets métalliques voisins et la profondeur influencent ce qui peut être distingué.
Documenter les positions au GNSS RTK

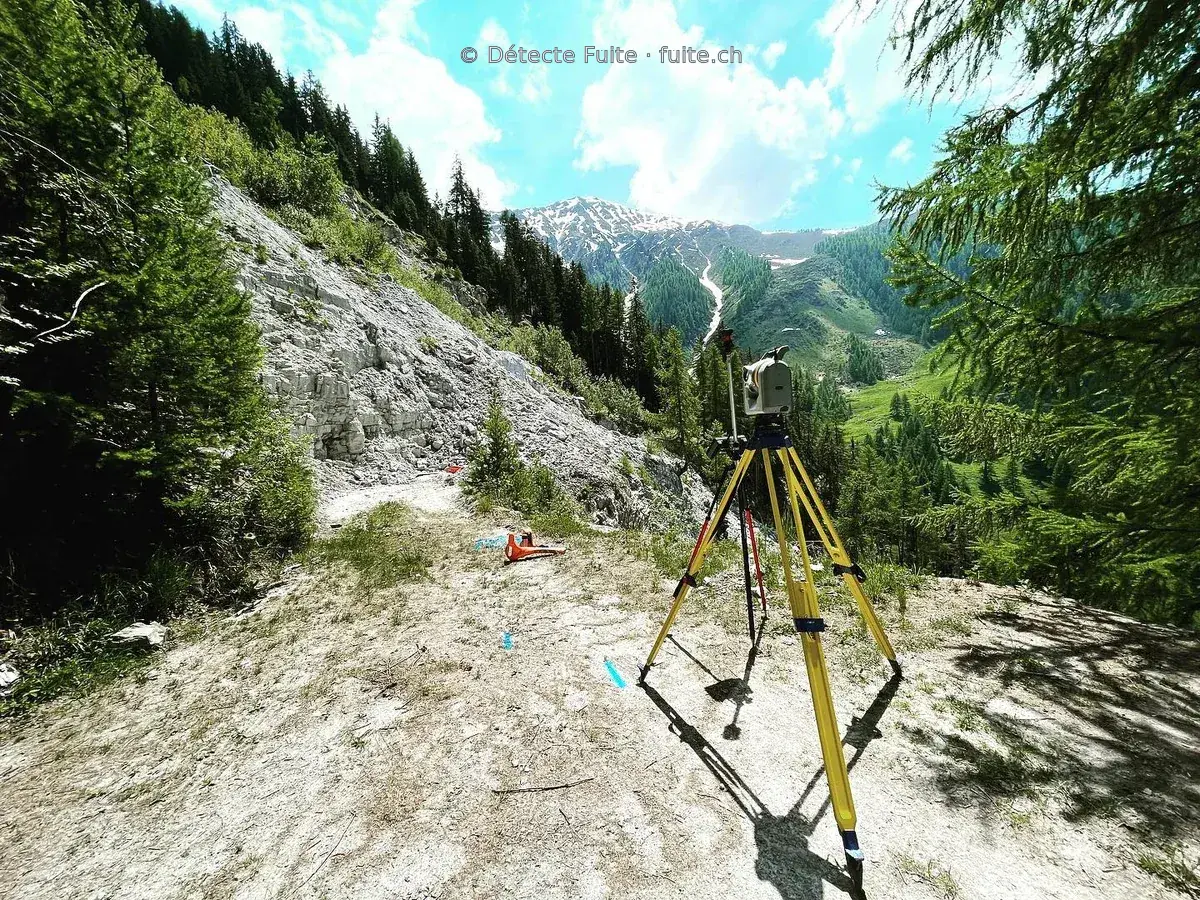

Les points repérés peuvent être relevés au GNSS RTK afin de compléter la documentation du réseau. La qualité d’un relevé dépend de la réception, des corrections disponibles et des conditions sur place.
Avant la mission, précisez les éléments à relever et le format souhaité pour les résultats. Il est utile de distinguer les points mesurés et les portions de tracé déduites.
Laser et centrale inertielle (IMU)
Ces moyens complètent les possibilités de relevé selon la position des points et la configuration du terrain. La méthode retenue et les conditions de mesure accompagnent l’interprétation des résultats.
Scanner mural avant une investigation
Le scanner mural peut compléter le repérage de certains éléments intégrés à une paroi, selon les matériaux et la profondeur. Il aide à préparer les zones à examiner ou à ouvrir.
Repérer un réseau absent des plans : un cas réel

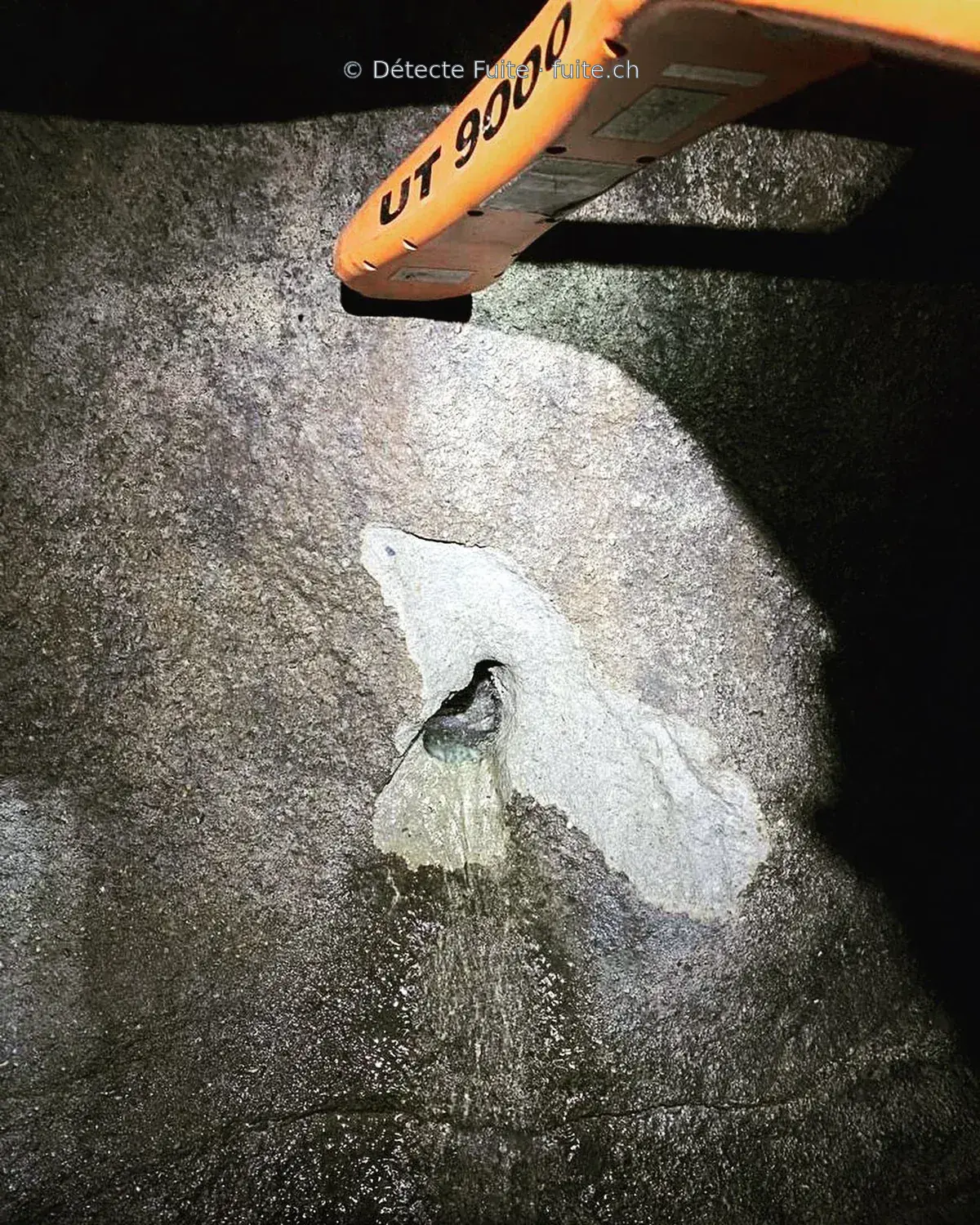

Lors d’une intervention présentée dans nos publications, nous avons combiné drone, GPS RTK, générateur de fréquence et magnétomètre pour retrouver des éléments de réseau et documenter une conduite absente du cadastre.
Ce travail de terrain a permis de compléter les plans en parallèle de la recherche de fuite.
